產品概況:

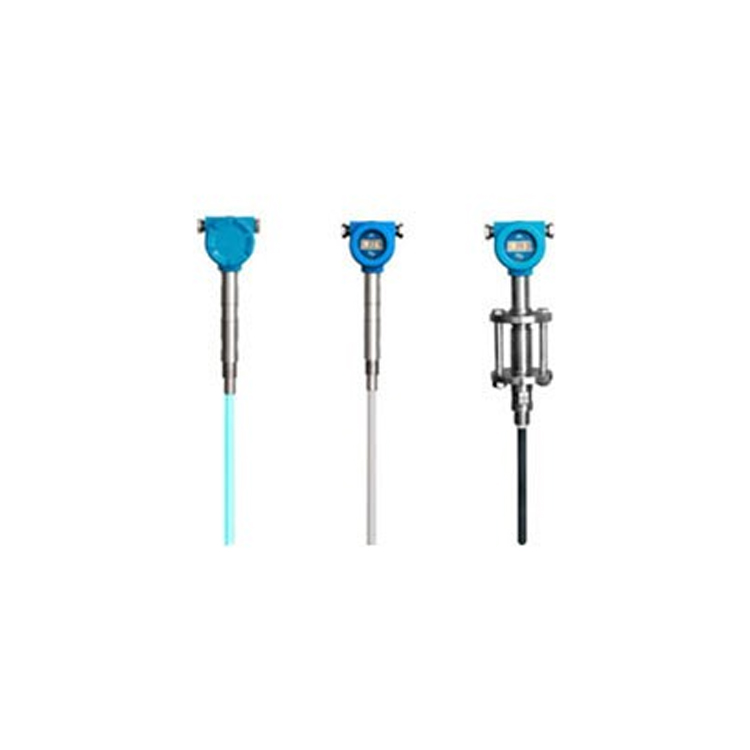

DS-ZF100系列粉塵濃度變送器測量塵埃粒子經過一個固定探頭的靜電荷感應量,塵埃粒子與探頭感應產生靜電荷,通過探頭進行信號放大并傳送進監測控制系統。靜電荷的大小與塵埃粒子的流量成比。本系統的電子線路把這部分電荷轉換成為控制信號輸出,啟動粉塵超標排放警報,同時用于連續記錄粉塵粒子的總量或濃度。
DS-ZF100系列裝置提供了新交流耦合技術。穩定的監測技術,適合連續排放記錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針周?chē)a(chǎn)生的電荷感應來確認塵埃粒子在線排放量(mg/sec)或排放濃度(mg/m3)。在燃燒工況相對穩定的情況下(即在同一個排放點上,流速、溫度、壓力、濕度和煙塵顆粒性質都沒有很大的變化,小于±90%的變動),本系統經直接校定后也可用于在線監測排放濃度(單位=mg/M3)。
產品特點:
1、采用##的實用技術—改進型交流耦合技術,對粉塵的探測靈敏度高,線性度好,粉塵沾染探頭后不影響測量靈敏度,免維護免清理。
2、標準二線制4-20mA電流輸出,抗干擾能力強,易于遠距離信號傳輸,對信號傳輸導線無特殊要求,輸出電流與粉塵濃度成線性關系,方便后續的PLC數據處理。
3、安裝使用與二線制壓力變送器完全一致,現場工程技術人員無須任何特殊培訓即可正確使用,安裝方便運行可靠。
4、接線盒內置一體化變送器輸出的4-20mA電流與粉塵感應探針之間電氣隔離,實現信號的安全傳輸。
技術參數:
測量范圍 | 0-50/100/200/500/1000 mg/M3(可根據實際情況定制) |
塵埃顆粒大小范圍 | 標稱0.1μM~200 μM |
操作環境溫度 | -20℃~60℃(電子部件) |
操作環境濕度 | 不結露90% |
管道氣體壓力 | -0.1–1MPa |
管道氣體流速 | 1m/s~30m/s |
管道氣體溫度 | -50℃~450℃(250℃以上高溫需定制) |
管道外徑 | 0.1米~4 米 |
探針長度 | 150~1000mm (特殊需求可根據用戶管徑選配) |
變送器輸出方式 | 二線制4–20mA(內置隔離器,防爆防干擾) |
變送器電源 | 15V–32VDC |
應用領域:
DS-ZF100系列粉塵濃度變送器應用于各種工業用途,包括:煉鋼、發電、石油、化工、醫藥、建材加工、采煤和采礦、水泥制造和包裝等行業。典型用途包括布袋除塵器濾袋破損的探測,或粉狀材料回收、產品輸送總量監測,或各種大小、各種燃料的鍋爐煙塵排放濃度監測。
